18.4.2. Techniken zur Störungsunterdrückung
Digitale Schaltkreise innerhalb und außerhalb des Bausteins erzeugen elektromagnetische Impulse, die die Genauigkeit der analogen Messungen beeinflussen können. Wenn die Genauigkeit der Messungen kritisch ist, können die Störungseinflüsse verringert werden, indem folgende Techniken angewendet werden:
1. Die analogen Leitungen sollten so kurz wie möglich sein. Ferner sollte sichergestellt sein, dass sie über analoge Masseflächen laufen und so weit wie möglich von digitalen Leitungen mit hohen Schaltfrequenzen entfernt sind.
2. Der AVCC Pin des Bausteins sollte über ein LC Netzwerk mit der digitalen VCC Spannung verbunden werden, wie nachfolgend dargestellt.
3. Verwenden der ADC Noise Canceler Funktionen um Störungen durch die CPU zu verringern
4. Wenn einer der ADC3 bis 0 Portpins als digitaler Ausgang verwendet wird, sollte dieser nicht umgeschaltet werden, solange eine Wandlung läuft. Das TWI hingegen beeinflusst nur die ADC4 und ADC5 Eingänge, die anderen ADC Kanäle hingegen nicht.
1. Die analogen Leitungen sollten so kurz wie möglich sein. Ferner sollte sichergestellt sein, dass sie über analoge Masseflächen laufen und so weit wie möglich von digitalen Leitungen mit hohen Schaltfrequenzen entfernt sind.
2. Der AVCC Pin des Bausteins sollte über ein LC Netzwerk mit der digitalen VCC Spannung verbunden werden, wie nachfolgend dargestellt.
3. Verwenden der ADC Noise Canceler Funktionen um Störungen durch die CPU zu verringern
4. Wenn einer der ADC3 bis 0 Portpins als digitaler Ausgang verwendet wird, sollte dieser nicht umgeschaltet werden, solange eine Wandlung läuft. Das TWI hingegen beeinflusst nur die ADC4 und ADC5 Eingänge, die anderen ADC Kanäle hingegen nicht.

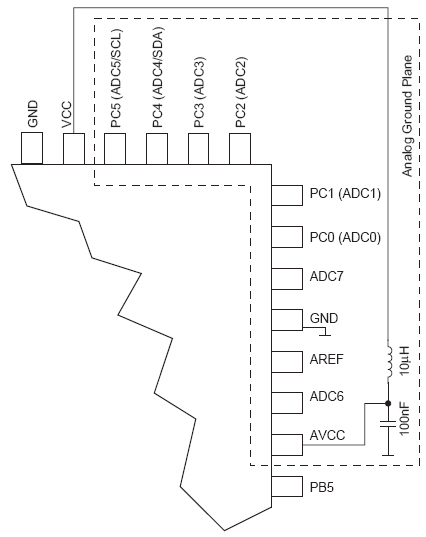

Analoge Spannungsversorgung
