Bei meiner Modellbahnsteuerung kommen Infrarot (IR) Lichtschranken zum Einsatz. Um diese unmittelbar beim Einbau testen zu können, ist dieses Testgerät entstanden.

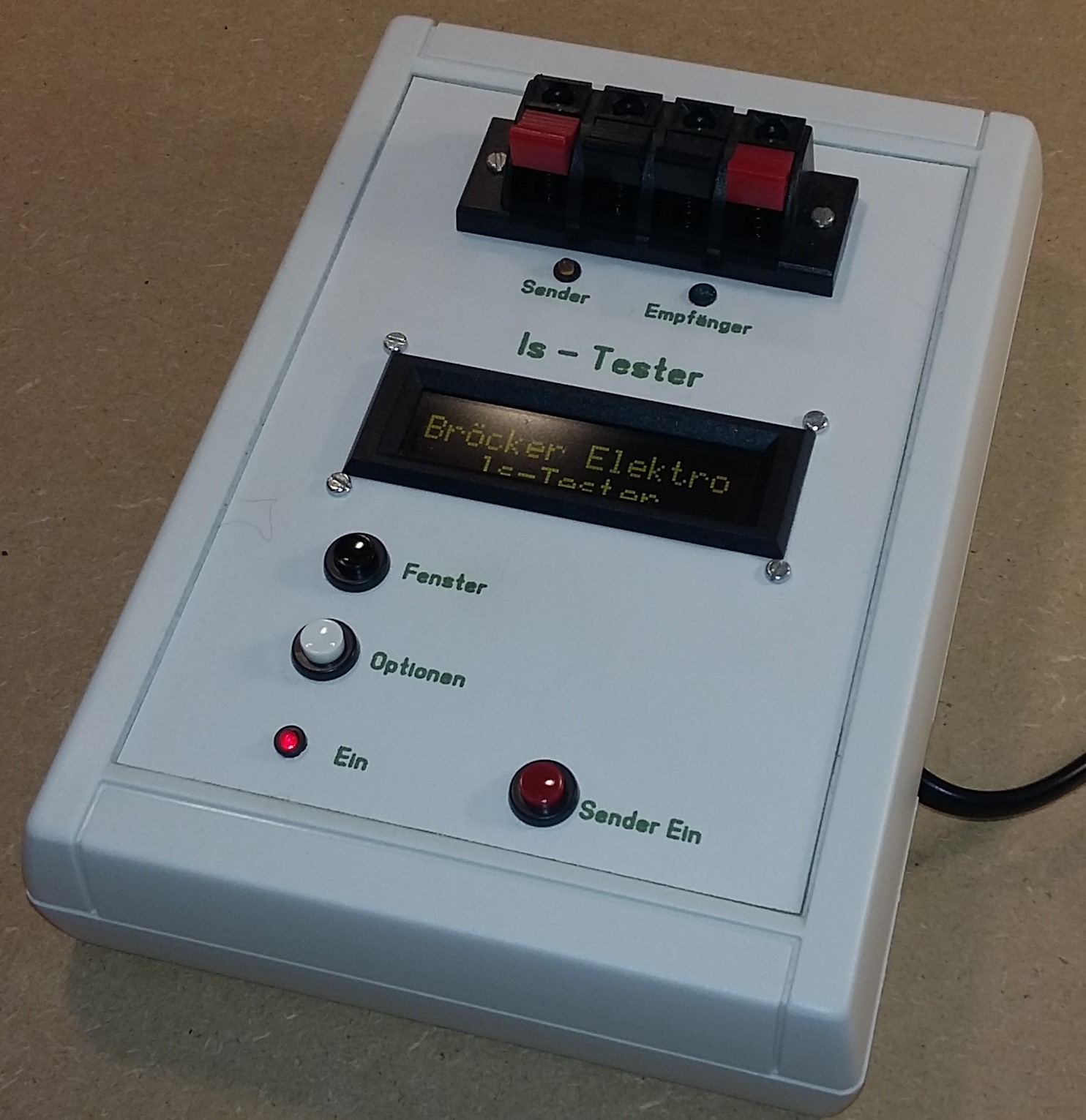

ls-Tester

Das Testgerät basiert auf einem AT Xmega384D3 Mikrocontroller, wobei auch ein kleinerer Controller ausgereicht hätte.

Für den Test wird der Vorwiderstand der IR-LED ausgewählt und der Betriebsmodus auf dauerhaft oder Tastenbetrieb eingestellt. Das Testgerät zeigt dann kontinuierlich den Spannungswert über dem Fototransistor im Zustand hell (IR-LED ist an) und dunkel (IR-LED ist aus) an.

Beim Einbau von Sender und Empfänger auf der Anlage können diese nun so positioniert werden, dass eine möglichst große Differenz zwischen hell und dunkel Spannungswert gemessen wird.

In diesem YouTube Video wird das Testgerät erklärt.


Eine ausführliche Beschreibung und die Schaltung gibt es in dieser ls-Tester.pdf Datei.

Die verwendeten Typen für Sender und Empfänger gehen aus der ls-Datenerfassung.pdf Datei hervor.
