Testgerät Weichen / Entkuppler (we-en-Tester)

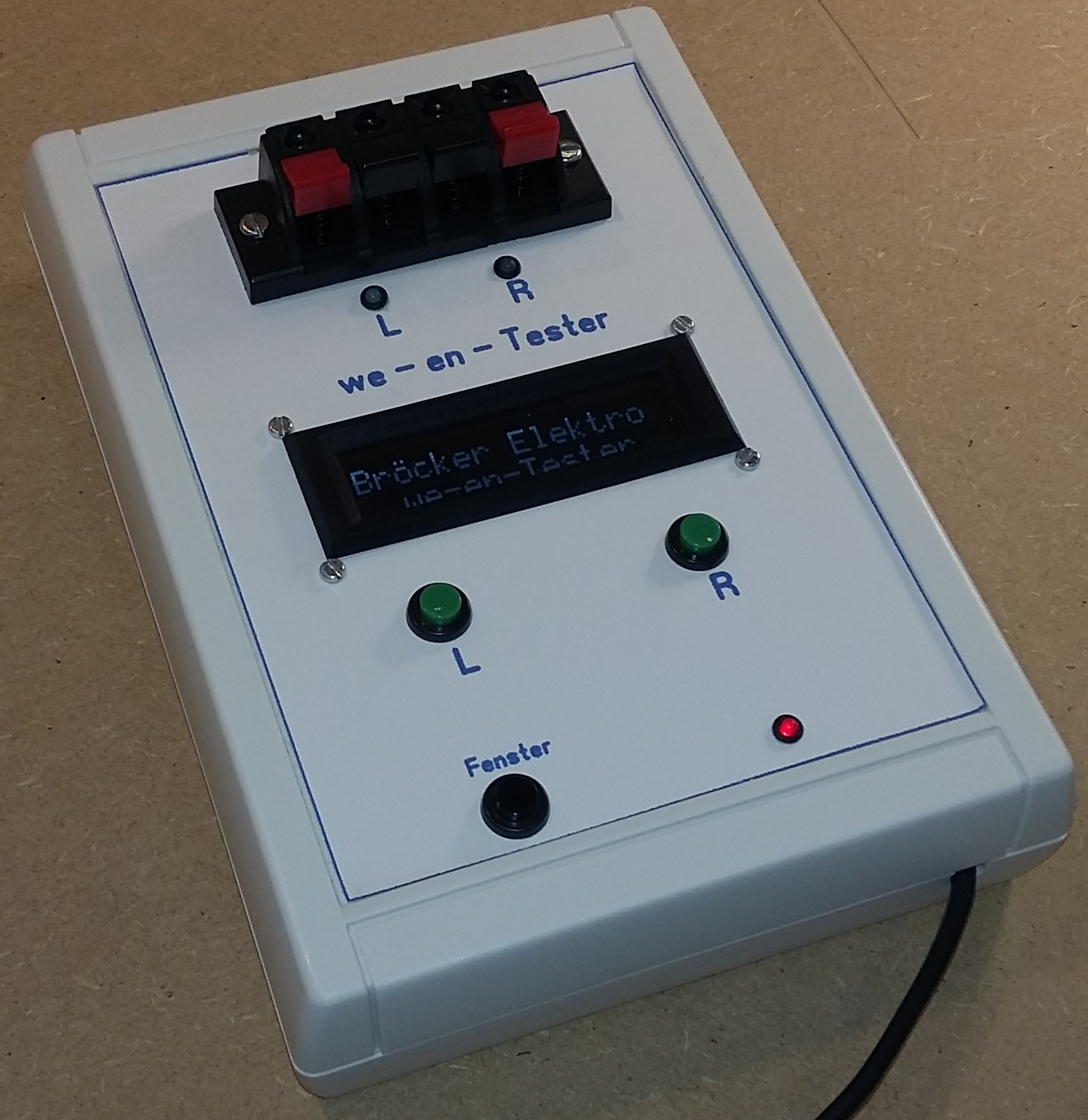

Mit dem we-en-Tester können die Weichenantriebe und die Entkuppler von Fleischmann piccolo getestet werden.

we-en-Tester

we-en-Tester

Das Testgerät basiert auf einem AT Xmega384D3 Mikrocontroller, wobei auch ein kleinerer Controller ausgereicht hätte.

Für den Weichentest wird für beide Spulen jeweils ein Vorwiderstand ausgewählt und die Dauer des Schaltimpulses festgelegt. Danach kann mit den grünen Tasten die Weiche hin und her geschaltet werden.

Zum Testen eines Entkupplers wird ebenfalls der Vorwiderstand und die Impulsdauer festgelegt.

In diesem YouTube Video wird das Testgerät erklärt.


Eine ausführliche Beschreibung und die Schaltung gibt es in dieser we-en-Tester.pdf Datei.
