15.1.2 Bit Übertragung
Ein zu übertragendes Bit muss auf der SDA Leitung so lange stabil sein, wie die SCL Leitung H ist. Das bedeutet, dass die SDA Leitung nur geädert werden kann solange die Taktleitung auf L ist (Ausnahme: siehe Start und Stop). Das wird durch die Hardware des TWI Moduls sichergestellt.
Eine Übertragung besteht immer aus Adress- und Datenpaketen, die jeweils 8 Bit (1 Byte) enthalten. Das MSB wird immer zuerst übertragen. Jedem Byte folgt ein Bit als Bestätigung bzw. Nichtbestätigung. Der adressierte Baustein signalisiert eine Bestätigung, indem er die Datenleitung im neunten Takt auf Low hält. Eine Nichtbestätigung wird demzufolge signalisiert wenn im neunten Takt die SDA Leitung auf High geht.

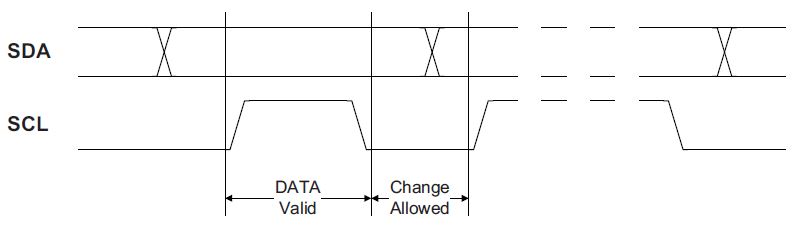

TWI Bit Übertragung
Eine Übertragung besteht immer aus Adress- und Datenpaketen, die jeweils 8 Bit (1 Byte) enthalten. Das MSB wird immer zuerst übertragen. Jedem Byte folgt ein Bit als Bestätigung bzw. Nichtbestätigung. Der adressierte Baustein signalisiert eine Bestätigung, indem er die Datenleitung im neunten Takt auf Low hält. Eine Nichtbestätigung wird demzufolge signalisiert wenn im neunten Takt die SDA Leitung auf High geht.
