20. Analog Comparator (AC) Xmega384
Der analoge Vergleicher (AC) vergleicht die Spannungspegel von zwei Eingängen und gibt 0 oder 1 als Ergebnis dieses Vergleichs aus. Der AC kann so eingestellt werden, dass er, abhängig von verschiedenen Änderungen an den Eingängen, Interrupts oder Events erzeugt.
Eine analoge Hysterese kann eingestellt werden, um eine optimale Anpassung an die Anforderungen der Applikation zu erreichen.
Als Eingänge können die Port Pins, verschiedene interne Signale und ein programmierbarer Spannungsteiler verwendet werden. Der Ausgang des AC kann auch an einem Port Pin ausgegeben werden.
Eine Konstant Stromquelle kann freigegeben und an einem Port Pin ausgegeben werden. Diese kann beispielsweise in Anwendungen mit kapazitiven Berührungssensoren verwendet werden.
Zwei AC sind als Gruppe einem Port zugeordnet. Sie werden als AC0 und AC1 bezeichnet. Sie verhalten sich gleich, haben aber separate Kontrollregister. Wenn sie als Paar verwendet werden, können die im window Modus Signale mit einem Spannungsbereich vergleichen und nicht nur mit einem Spannungslevel.
Eine analoge Hysterese kann eingestellt werden, um eine optimale Anpassung an die Anforderungen der Applikation zu erreichen.
Als Eingänge können die Port Pins, verschiedene interne Signale und ein programmierbarer Spannungsteiler verwendet werden. Der Ausgang des AC kann auch an einem Port Pin ausgegeben werden.
Eine Konstant Stromquelle kann freigegeben und an einem Port Pin ausgegeben werden. Diese kann beispielsweise in Anwendungen mit kapazitiven Berührungssensoren verwendet werden.
Zwei AC sind als Gruppe einem Port zugeordnet. Sie werden als AC0 und AC1 bezeichnet. Sie verhalten sich gleich, haben aber separate Kontrollregister. Wenn sie als Paar verwendet werden, können die im window Modus Signale mit einem Spannungsbereich vergleichen und nicht nur mit einem Spannungslevel.

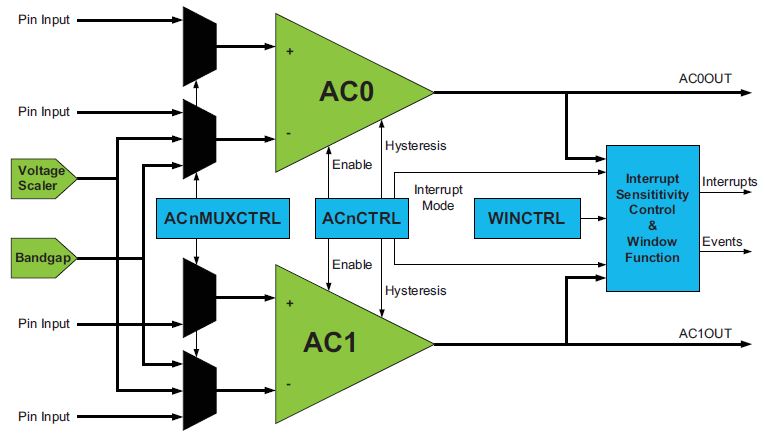

Blockbild AC
