13.9. Zeitdiagramme des Timer/Counter 2

Die folgenden Abbildungen zeigen den Timer/Counter im synchronen Modus, daher ist das Taktsignal clkT2 in den Abbildungen als ein den Takt freigebendes Signal dargestellt. Im asynchronen Modus muss clkI/O durch den Takt des Oszillators ersetzt werden. Die Abbildungen zeigen auch, wann die Interrupt Flags gesetzt werden.

Die nachfolgende Abbildung zeigt die grundsätzliche Arbeitsweise des Timer/Counter. Sie zeigt die Zählsequenz bis zum MAX Wert, der in allen Modi außer dem Phase correct PWM Modus stattfindet.

Zeitdiagramm Timer/Counter 2

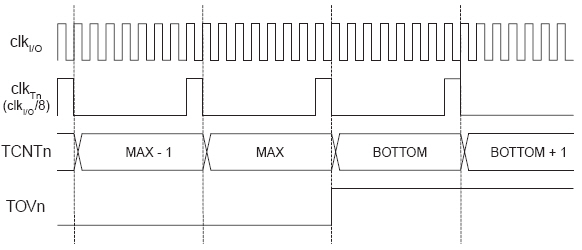

Die nachfolgende Abbildung zeigt den gleichen Vorgang, jedoch mit Vorteiler

Zeitdiagramm mit Vorteiler Timer/Counter 2

Die nachfolgende Abbildung zeigt das Setzen des OCF2 Flags in allen Modi außer dem CTC Modus. (mit Vorteiler)

Zeitdiagramm mit Vorteiler Setzen des OCF2 Flags

Die nachfolgende Abbildung zeigt das Setzen des OCF2 Flags und das Löschen des TCNT2 im CTC Modus.

Zeitdiagram CTC Modus
