10.4. Takt und Event Quellen

Takt und Event Quellen

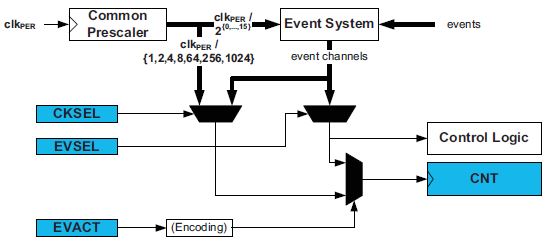

Der periphere Takt clk_per wird auf einen für alle Timer/Counter des Xmega gemeinsamen Vorteiler geführt. Die Ausgänge des Vorteilers (1 bis 1/1024) können als Taktquelle für jeden TC einzeln gewählt werden. Zusätzlich kann die ganze Bandbreite des Vorteilers (1 bis 215) über das Eventsystem genutzt werden.

Mit den CLKSEL Bits wird ausgewählt, welche Quelle (Ausgang des Vorteilers oder Event Channel) an den Eingang des Zählers (CNT) gelegt wird. Dies wird als normaler Betriebsmodus bezeichnet.

Zusätzlich kann der TC über das Eventsystem gesteuert werden. Dazu gehören die Einstellungen der event selection (EVSEL) und event action (EVACT) Bits. Dieser Modus wird als Event Action Controlled bezeichnet. In diesem Modus muss ein Event Channel als Taktquelle für den Zähler ausgewählt werden.

Default ist keine Taktquelle ausgewählt und der Timer/Counter läuft nicht.
